Zubehör & Optionen

Erweiterungen für PBT-Profilbiegemaschinen

Weitere Informationen
Made in Switzerland

Bending Days 2026 – Erlebe die Zukunft der Profilbiegetechnik live!

Werkzeugengineering & Biegetests

Über 35 Jahre Erfahrung fließen in Werkzeugkonstruktion, Materialauswahl und validierte Tests – für zuverlässige, exakt auf Ihre Anforderungen abgestimmte Lösungen. Durch umfassende Inhouse-Tests garantieren wir den Erfolg beim Kunden, minimieren Risiken und zeigen Möglichkeiten transparent auf.

Werkzeuge werden individuell für Ihre Profile konstruiert; erste Tests führen häufig zu Anpassungen, um höchste Biegequalität zu erzielen. Zusätzlich prüfen wir die Machbarkeit, bevor Investitionen getätigt werden.

Ihre Vorteile

  • Persönliche und direkte Beratung
  • Beurteilung der Biegbarkeit Ihres Profils
  • Modifizierung von Querschnitten für optimales Biegeverhalten
  • Engineering, Produktion und Testing alles aus einer Hand
  • Know-how zu Materialien, Beschichtungen, Schmierölen und weiteren Einflussfaktoren
Custom tools

Informationen für Biegeanfrage


Um Ihnen eine Offerte für Werkzeuge unterbreiten zu können, benötigen wir die jeweilige Biegerichtung und den kleinsten Biegeradius in mm.

Im Folgenden finden Sie ein hilfreiches PDF, das die benötigten Informationen aufzeigt. Bitte laden Sie das PDF herunter und senden Sie uns eine detaillierte Profilzeichnung gemäß den dort angegebenen Anforderungen zu.


Download in PDF

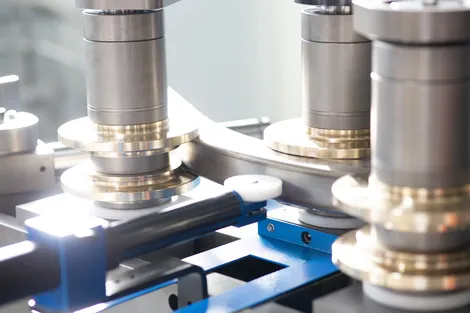

Automatisches Radiusmesssystem

Durch Einsatz des des automatischen Radiusmesssystems lassen sich selbst komplexe Formen mit anspruchsvollen Materialien ohne langjähriges Knowhow fertigen. Bei vielen Radien können so alle Sollwerte ohne Ausschuss und aufwändige Testläufe erreicht werden. Auch veränderte Materialeigenschaften sind in den meisten Fällen problemlos zu handhaben.

  • Vollautomatische Radiusmessung auf Basis unserer PC400-Steuerungen
  • Die pneumatischen Messköpfe sind rechts und links der Biegerollen variabel positionierbar
  • Messen von einem oder mehreren unterschiedlichen Radien im gleichen Profil möglich
  • Kontinuierliches und zyklisches Messen des IST-Radius wählbar
  • Nach IST-Radius-Vermessung erfolgt automatische Korrektur, bis SOLL-Radius erreicht ist
Mehr Informationen
PBT Automatisches Radiusmesssystem für PBT Profilbiegemaschinen – Detail PBT Automatisches Radiusmesssystem für PBT Profilbiegemaschinen – Detail

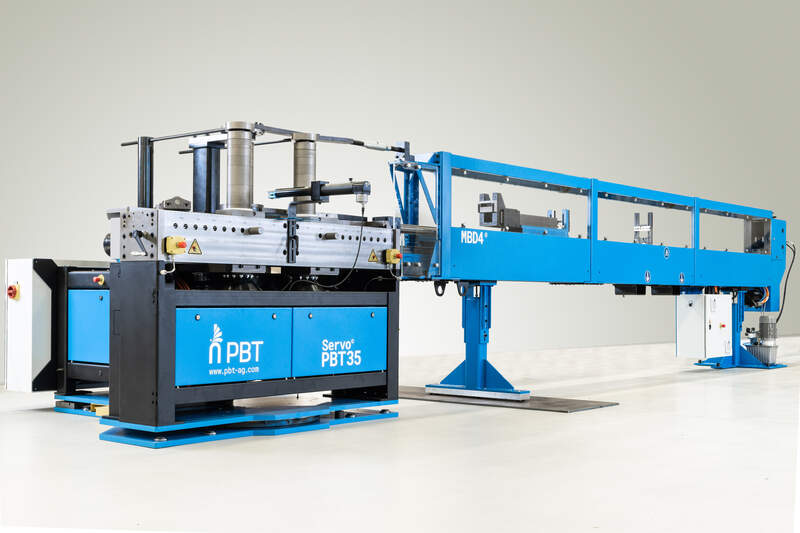

Dornbiegevorrichtung MBD4

Dornbiegevorrichtung MBD4

  • Profilvorschubeinheit in 6 m Ausführung
  • Druckkraft ca. 4000 kg
  • Zum Biegen von Hohlkörperprofilen bis ca. 2.5 x Profilbreite in einem Durchgang
  • Servotechnik mit CNC-gesteuerter Dorn- und Vorschubeinheit (Booster).
  • Garantiert ein schlupffreies Biegen auch von kleinen Radien in einem Durchgang.

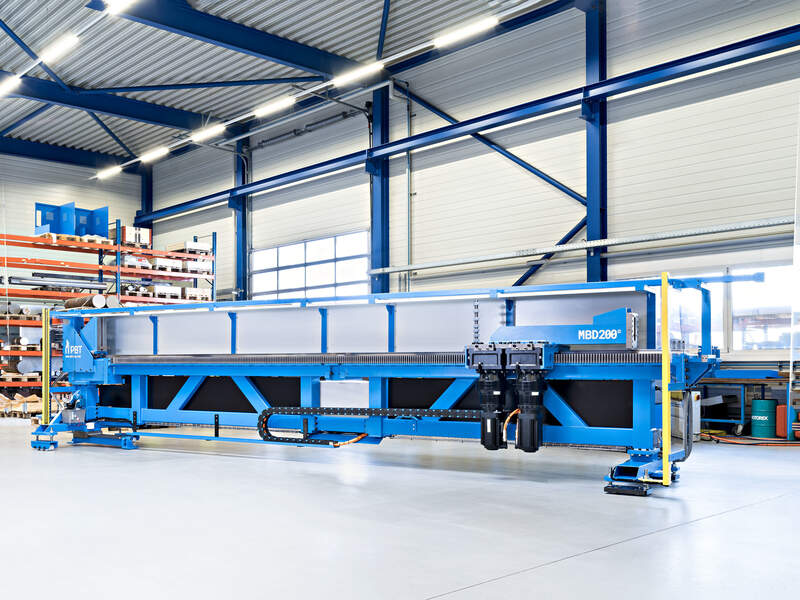

Dornbiegevorrichtung MBD20

  • Profilvorschubeinheit 6 m Ausführung.
  • Druckkraft peak 200 KN. Inklusive Dornrückzug und Dornschmierung.
  • Zum Biegen von Hohlkörperprofilen in einem Durchgang mit gesteuerter Vorschubeinheit.
  • Garantiert ein schlupffreies Biegen auch von kleinen Radien in einem Durchgang.
Wid4217 Wid4336

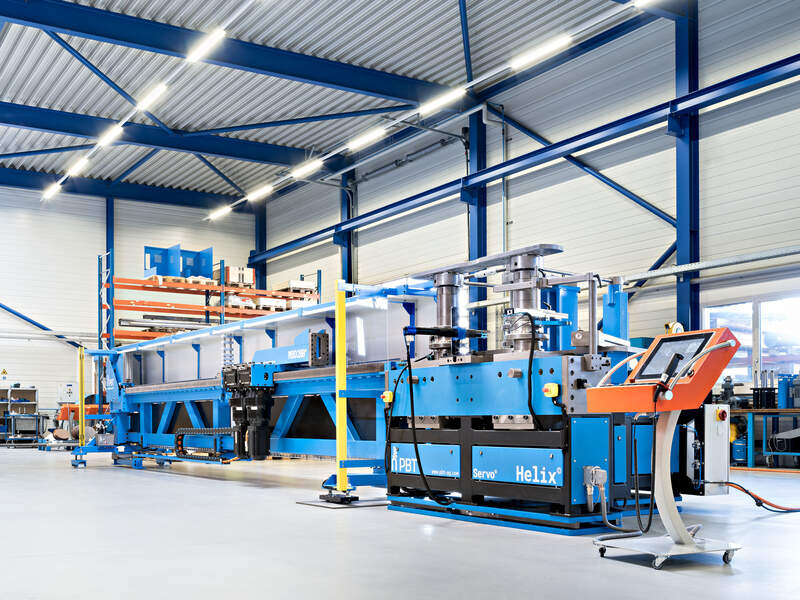

Demonstration der HELIX Servo + MBD200


PBT Stützrolle für Profilbiegemaschinen

Stützrolle gesteuert

(Z-Achse) zum 3D-Biegen (rechts und/oder links)

Durch die gesteuerte Stützrolle kann zusätzlich mit einer Steigung gebogen werden. Mit der dazugehörenden Software können auf einfache Weise 3D Elemente programmiert und gebogen werden.

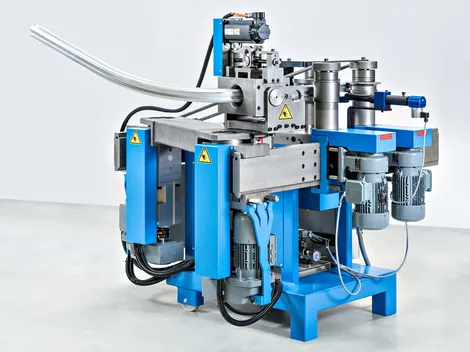

3D-Biegeverdrehvorrichtung

Manuell oder CNC-gesteuert, für Modell PBT25

Ermöglicht Biegungen in die dritte Dimension und zusätzliche Verdrehung der Profile in zwei Richtungen.

Mehr Informationen

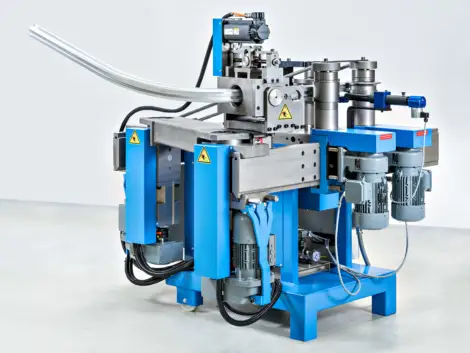

PBT 3D Biegeverdrehvorrichtung für Profilbiegemaschinen

Häufig gestellte Fragen (FAQs)

PBT AG bietet ein breites Sortiment an Zubehör und Erweiterungen für Profilbiegemaschinen:

Alle Lösungen werden exakt auf die jeweilige Anwendung abgestimmt und erhöhen Präzision, Prozesssicherheit und Flexibilität.

PBT verfügt über mehr als 35 Jahre Erfahrung in Werkzeugkonstruktion und Materialauswahl. Das Angebot umfasst:

  • Profilspezifische Biegerollen

  • Kundenspezifische Dornwerkzeuge (Gelenkdorne, Kugeldorne, Voll- und Teilsegmente)

  • Sondergeometrien für komplexe Querschnitte

  • Spezialwerkzeuge aus verschiedenen Materialien

Alle Werkzeuge werden individuell für das jeweilige Profil konstruiert und in umfassenden Inhouse-Tests validiert. PBT prüft die Machbarkeit, bevor Maschinen Investitionen getätigt werden.

Das automatische Radiusmesssystem ermöglicht die vollautomatische Radiusmessung auf Basis der PC 400-Steuerung. Die wichtigsten Merkmale:

  • Pneumatische Messköpfe, rechts und links der Biegerollen variabel positionierbar

  • Messung von einem oder mehreren unterschiedlichen Radien im gleichen Profil

  • Kontinuierliches oder zyklisches Messen des IST-Radius wählbar

  • Automatische Korrektur, bis der SOLL-Radius erreicht ist

PBT bietet zwei Hauptvarianten:

MBD4:

  • Profilvorschubeinheit in 6-m-Ausführung

  • Druckkraft ca. 4.000 kg

  • Für Hohlkörperprofile bis zum 2,5-Fachen der Profilbreite

  • CNC-gesteuerte Servotechnik für schlupffreies Biegen

MBD20:

  • Profilvorschubeinheit in 6-m-Ausführung

  • Spitzendruckkraft 200 kN

  • Integrierter Dornrückzug und automatische Dornschmierung

  • Ideal für dünnwandige, komplexe Hohlprofile

Beide Vorrichtungen sind in weniger als fünf Minuten montiert oder demontiert.

Ja. PBT bietet Retro-Fit und Modernisierungen als festen Bestandteil des Leistungsangebots. Dank des modularen Maschinenkonzepts lassen sich zahlreiche Zubehör- und Optionsmodule auch nachträglich integrieren. Die technische Machbarkeit wird individuell geprüft.

PBT bietet kompetente Beratung und Testbiegungen an. Entscheidend für die Auswahl sind Profilgeometrie, Material, gewünschter Biegeradius, Produktionsmenge und Automatisierungsgrad.

Ja. Zum Leistungsangebot gehören:

  • Beratung im Vorfeld von Investitionsvorhaben

  • Planung, Konstruktion und Bau von Sonderwerkzeugen

  • Montage und Inbetriebnahme

  • Schulung und Training

  • Service und Wartung

  • Remote-Support

  • Ersatzteilversorgung

Beratung, Schulung und Inbetriebnahme im PBT-Werk sind kostenlos.
