Profilbiegemaschine PBT15®

Kompakt & vielseitig

Weitere Informationen
Made in Switzerland

Bending Days 2026 – Erlebe die Zukunft der Profilbiegetechnik live!

Die PBT15® ist das neueste Modell in unserer Produktlinie mit kompakter Bauweise Und vielseitigen Einsatzmöglichkeiten. Konfigurierbar mit D40 oder 65mm Wellendurchmessern bietet Sie maximale Flexibilität von engen Radien bis zu stattlichen Profilen. Ihr herausragendes Preis-Leistungs-Verhältnis kombiniert erstklassige Leistung mit Wirtschaftlichkeit.

Weitere Maschinen ARKUS12® PBT25® PBT35 Servo Wide® HELIX Servo®

Entdecken sie die brandneue PBT15


  • Maschinengrösse zwischen ARKUS12 und PBT25
  • Kompaktes Design für Platzeffizienz
  • Hochgradig vielseitig, für verschiedene Anwendungen geeignet
  • Hervorragendes Preis-Leistungs-Verhältnis
►

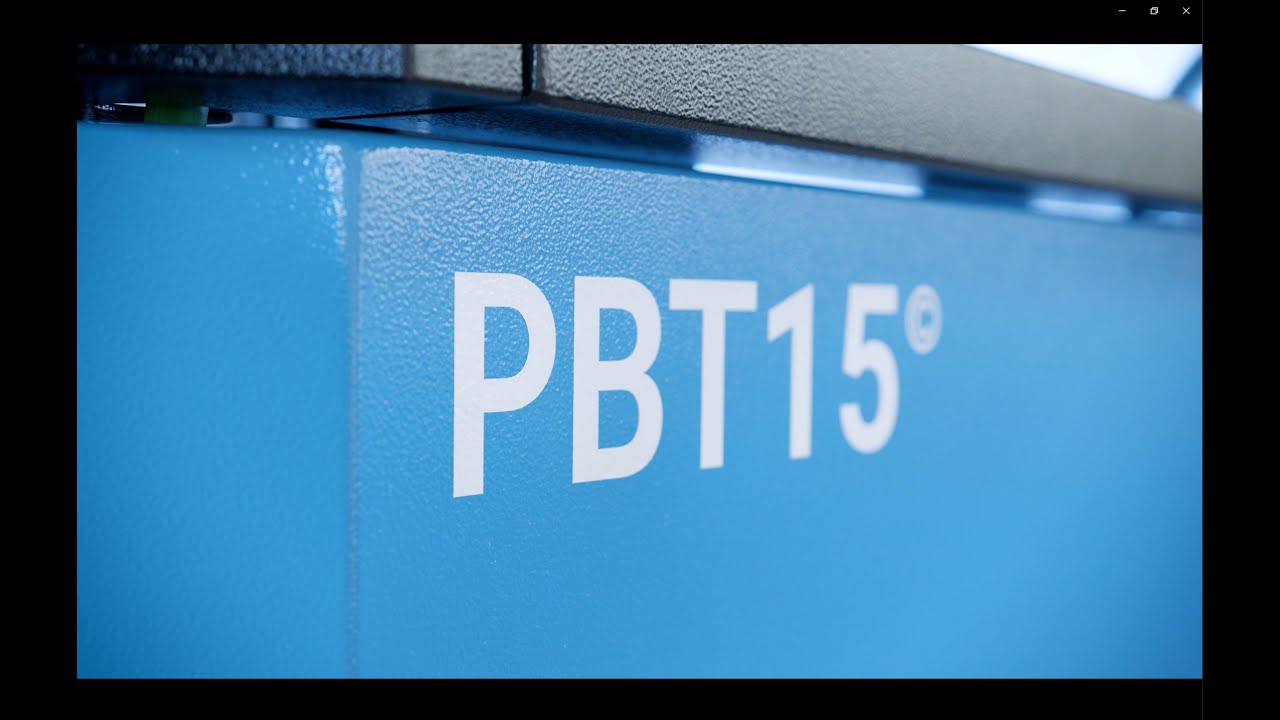

 Poster image of YouTube Video gI_LMgOaWLs
Abonnieren Sie uns auf
Profilbiegemaschine PBT15® Profilbiegemaschine PBT15® Profilbiegemaschine PBT15® Profilbiegemaschine PBT15®

Merkmale

  • Alle 3 Wellen durch starke und leise Elektromotore mit bis zu 22 U/min angetrieben
  • Frei wählbare Wellendurchmesser D40 oder D65 mm

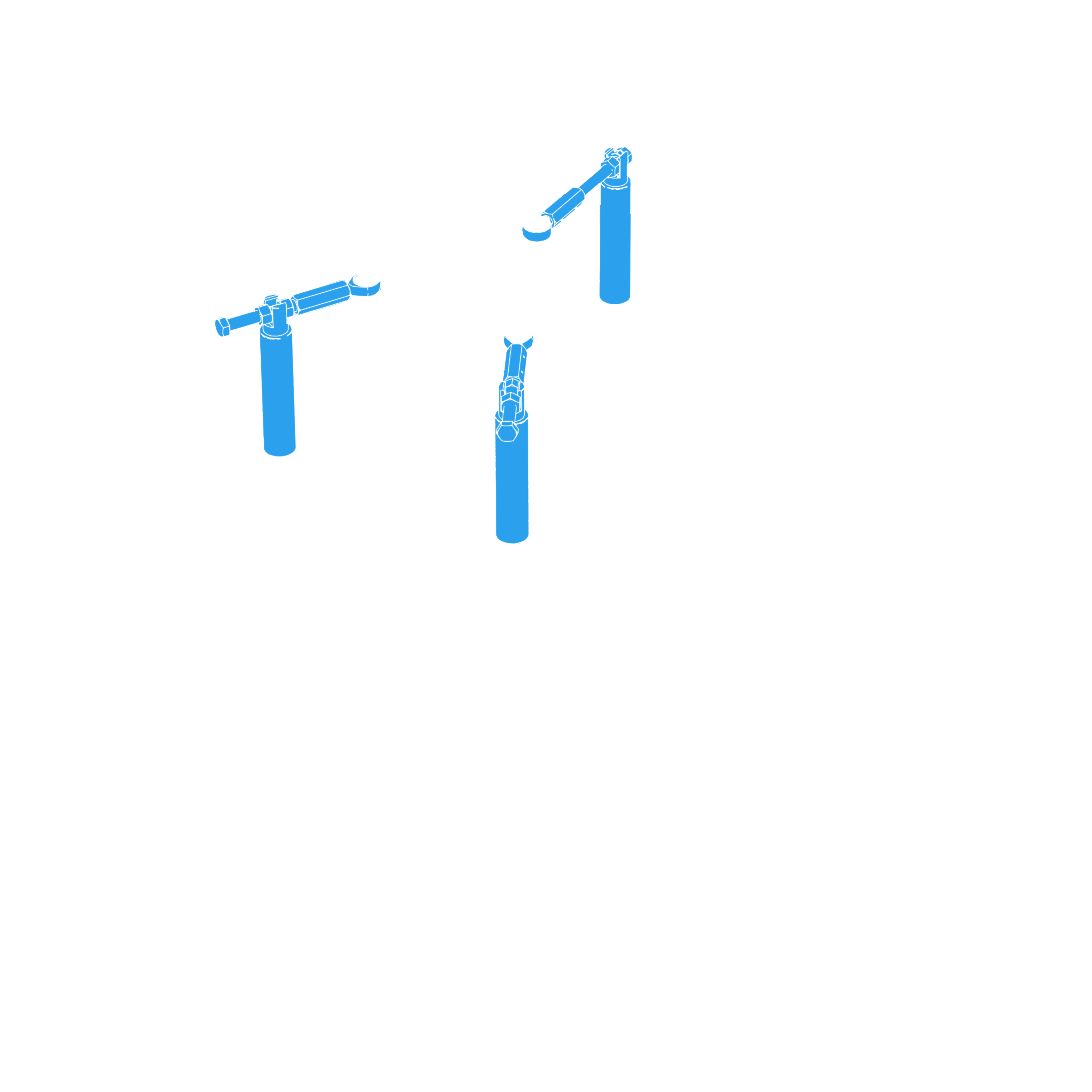

  • Wellenabstützung aller 3 Wellen serienmäßig
  • Verstellbarer Frontwellenabstand:
    800 – 200 mm in 20 mm Abstufung
    200 – 110 mm in 10 mm Abstufung
    dadurch sind kleinste Radien mit perfekten Übergängen möglich!
  • 275 mm hohe Wellen
  • LED-Signalleuchte zur Verbesserung der Benutzererfahrung durch Visualisierung des Betriebsstatus
  • Biegerichtung weg vom Bediener
  • Ergonomische Arbeitsbedingungen
  • Leistungsfähige Steuerungen
  • Hervorragendes Preis-Leistungsverhältnis
  • Geringe Unterhaltskosten
  • Schweizer Qualität

Steuerungen

Lassen Sie sich beraten

Eric Brüngger
Verkaufsleiter International

Telefon: +41 71 633 21 51

Technische Daten der PBT15®

  • Kraft X-Achse 15 t
  • 3 Wellen einzeln angetrieben:
    stufenlose Drehzahl 0 – 20 U/min.
  • Max. Drehmoment pro Welle 800 Nm Frontwellenabstand verstellbar 110 – 800 mm
  • Werkzeugaufnahme ⌀ 40 oder 65 mm
  • Wellenhöhe 275 mm
  • Nutzhöhe 250 mm
  • Hub (geregelte X-Achse) 300 mm
  • Auflösung und Positionierung X-Achse 1/100 mm
  • Hydraulischer Antrieb X-Achse 3 kW
  • Hydraulikölmenge 17 Liter
  • Wellenantrieb 3 x 0,75 kW
  • Anschluss 3x 400 VAC, 20 A
  • Länge 1‘400 mm
  • Breite 1‘450 mm
  • Höhe 1‘370 mm
  • Gewicht 1'275 kg
Profilbiegemaschine PBT15® - Detail

Wählbare Rollendurchmesser

Wählen Sie zwischen D40 mm oder D65 mm Wellendurchmesser, jeweils mit einer Wellenhöhe von 275 mm. Alle drei Wellen sind einzeln abgestützt und bieten dadurch eine erhöhte Stabilität und Präzision.

  • D40 oder D65 mm Durchmesser
  • 275 mm Wellenhöhe
  • Alle drei Wellen separat abgestützt

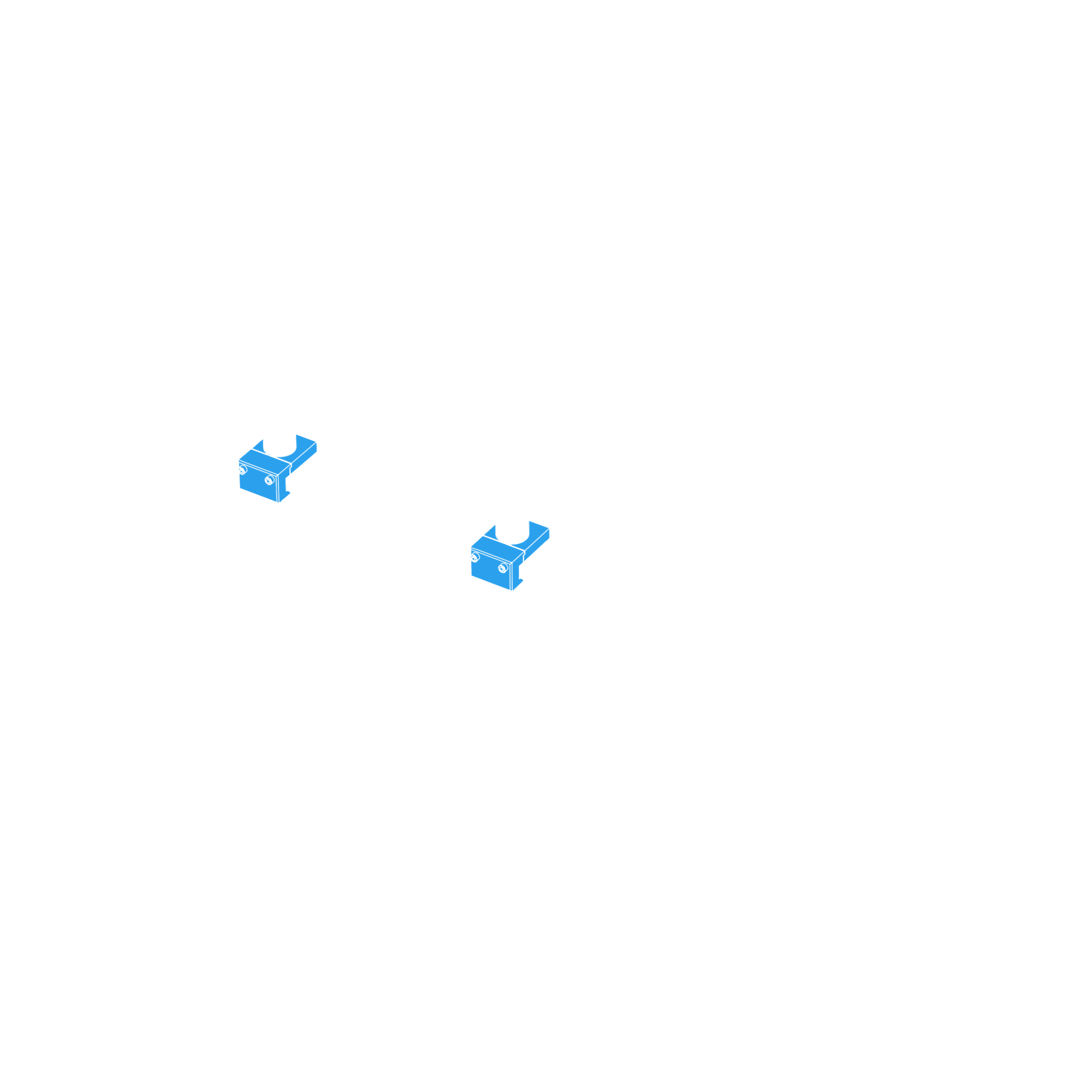

Kleinster Radius ohne zusätzliche Option

Passen sie die Frontwellenabstand mühelos von 800 mm auf 110 mm an, um nahtlose Übergänge und Präzision bei kleinsten Radien zu erzielen. Erweitern Sie ihre Möglichkeiten ohne zusätzlichen Optionen!

Profilbiegemaschine PBT15® - Detail
Profilbiegemaschine PBT15® - Detail

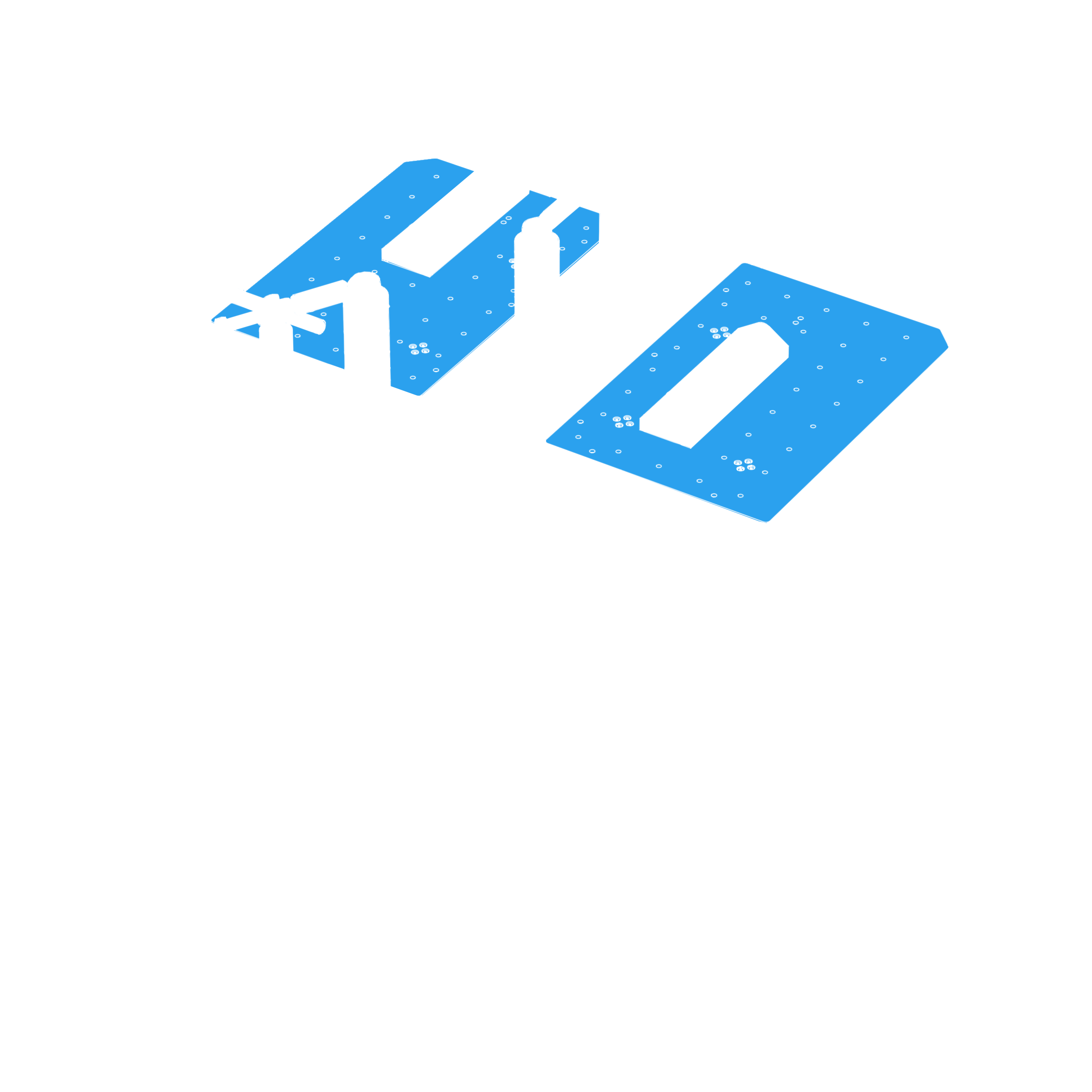

CNC Z-Achsen

Erlangen Sie höchste Präzision mit unserer CNC-gesteuerten Z-Achse. Biegen Sie mühelos einfache 3D-Teile und asymmetrische Profile auf einer flachen Ebene.
Der Servomotor ermöglicht eine komfortable Programmierung innerhalb eines großzügigen Hubs von 120 mm und bietet damit maximale Flexibilität und Effizienz.

  • Gewindeplatten, Größe 500 x 800 mm, mit drei Stützpunkten
  • Raster 94 x 95 mm mit M12-Gewinden
  • Hubhöhe 120 mm
  • Kraft 2 Tonnen

Verschiedene Optionen mit Optimierungen

Verbesserte Lasereinstellung durch eine neue Halterung des optischen Längenanschlags für höchste Präzision.

Weitere verfügbare Optionen:

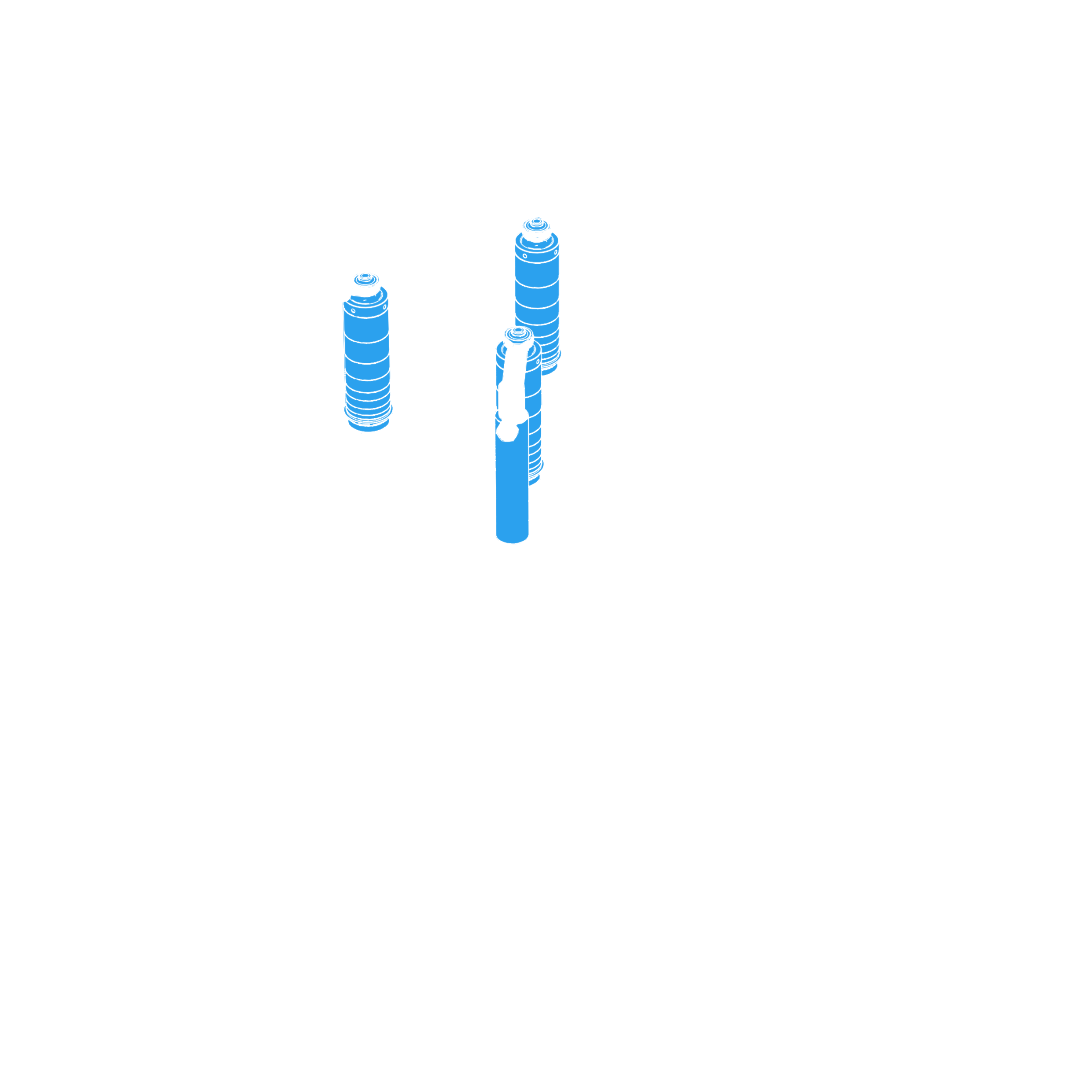

  • Pneutmatisches Y-Messsystem
  • 4. Rolle
  • Winkelträger
  • Gleiterträger
  • Twister
  • und viele mehr
Profilbiegemaschine PBT15® - Detail: Beispiel kurzes Profilende
Profilbiegemaschine PBT15®

Sicherheit optimiert

  • LED-Signallicht zur Verbesserung der Benutzererfahrung durch Visualisierung des Betriebszustands
  • Biegerichtung weg vom Bediener
  • Ergonomische Arbeitsbedingungen
  • Optionaler Sicherheits-Laserscanner
Profilbiegemaschine PBT15® Profilbiegemaschine PBT15® Profilbiegemaschine PBT15® - Detail Profilbiegemaschine PBT15® - Detail Profilbiegemaschine PBT15® - Detail: Beispiel kurzes Profilende Profilbiegemaschine PBT15® - Detail: Beispiel kurzes Profilende

FAQs (Häufig gestellte Fragen)

Die PBT15® ist das neueste Modell im PBT-Portfolio, optimal positioniert zwischen ARKUS12® und PBT25®. Sie überzeugt durch ein kompaktes Design, vielseitige Einsatzmöglichkeiten und ein hervorragendes Preis-Leistungs-Verhältnis.

  • Drei individuell angetriebene, leistungsstarke und geräuscharme Elektromotoren mit bis zu 20 U/min

  • Wahl zwischen Wellen mit Ø40 mm oder Ø65 mm für maximale Flexibilität

  • Frontwalzenabstand variabel von 110 bis 800 mm (in 20‑ bzw. 10‑mm‑Schritten) für minimale Radien bei nahtlosen Übergängen.

  • Walzenhöhe von 275 mm, LED-Statusanzeige, ergonomische Ausrichtung, stets vom Bediener weg biegen, Swiss Quality.

  • Geringer Wartungsaufwand und niedrige Betriebskosten

Auslieferung standardmäßig mit dem PC400 Steuerungssystem. Das System basiert auf Windows 10 und bieten intuitive grafische Bedienung und Programmanzeige.

Mit einem Hubwagen oder Kran.

Durch den variablen Frontwalzenabstand von 110 mm (bis 800 mm) können sehr enge Radien realisiert werden – und das ganz ohne zusätzliche Optionen.
