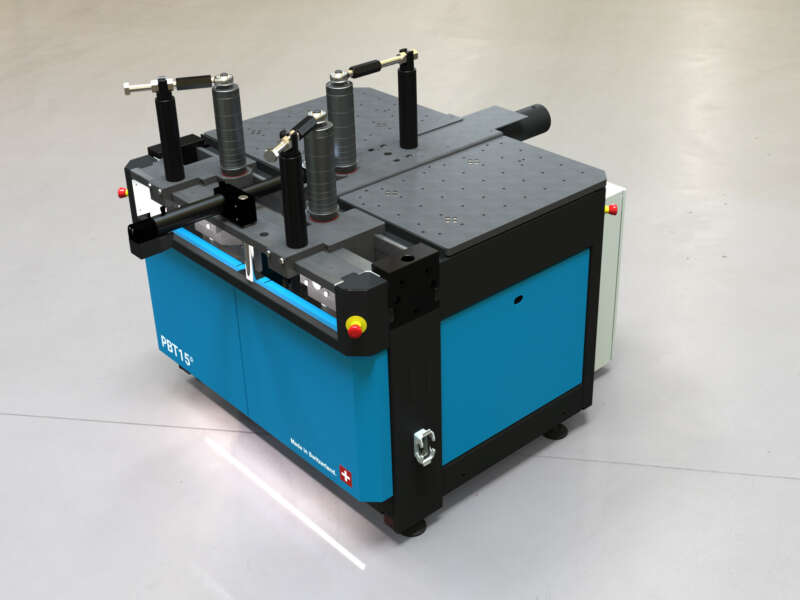

PBT Profilbiegemaschinen im Überblick

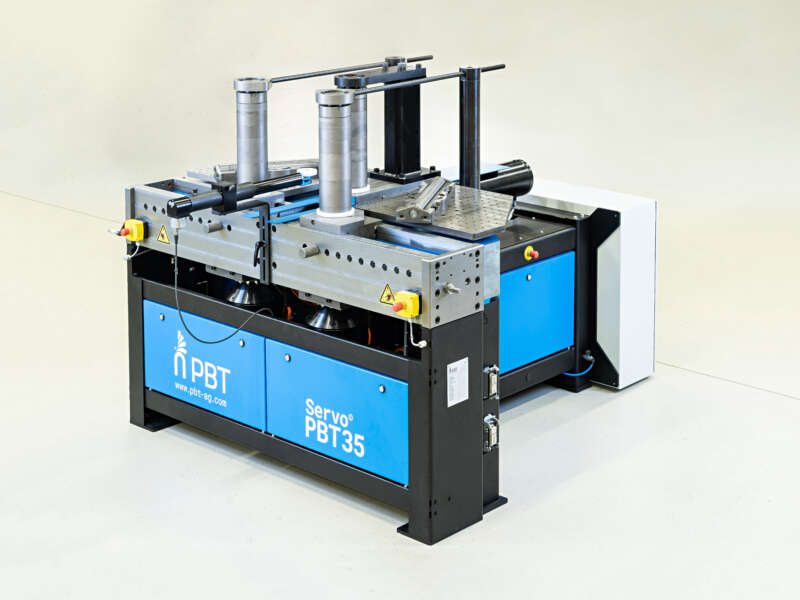

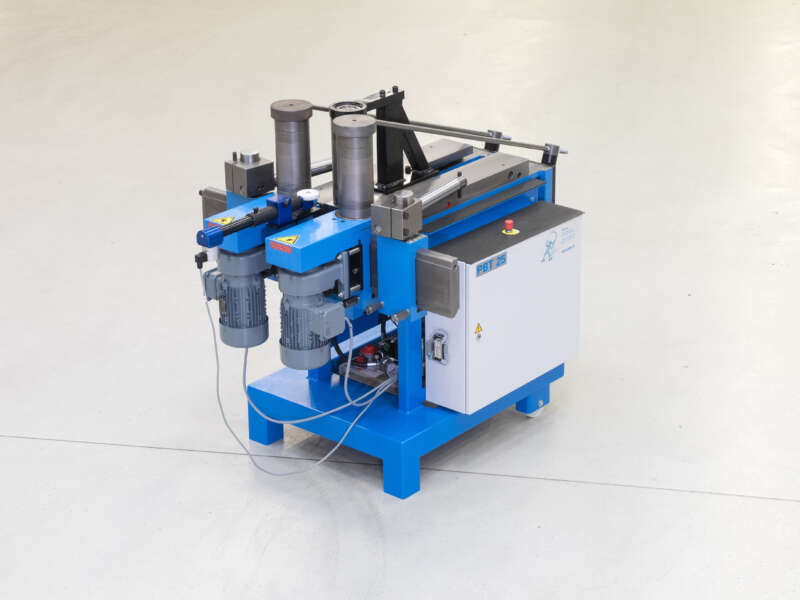

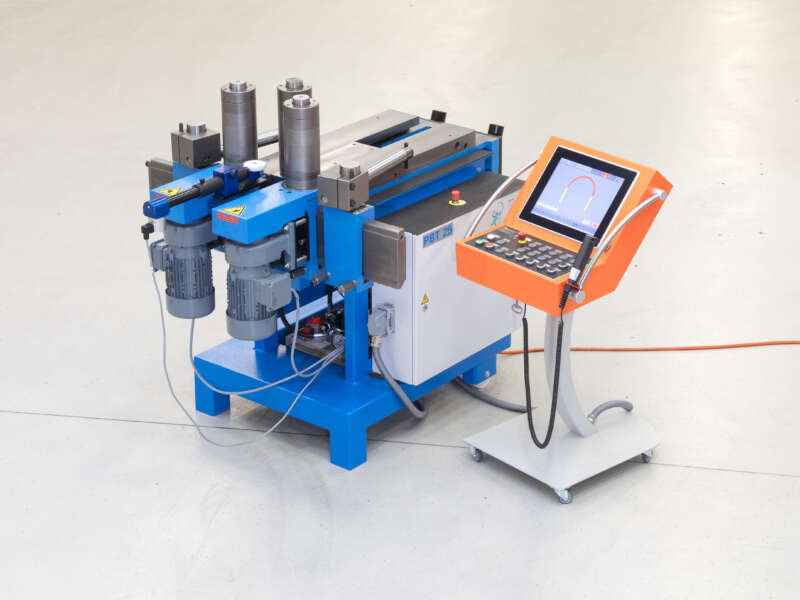

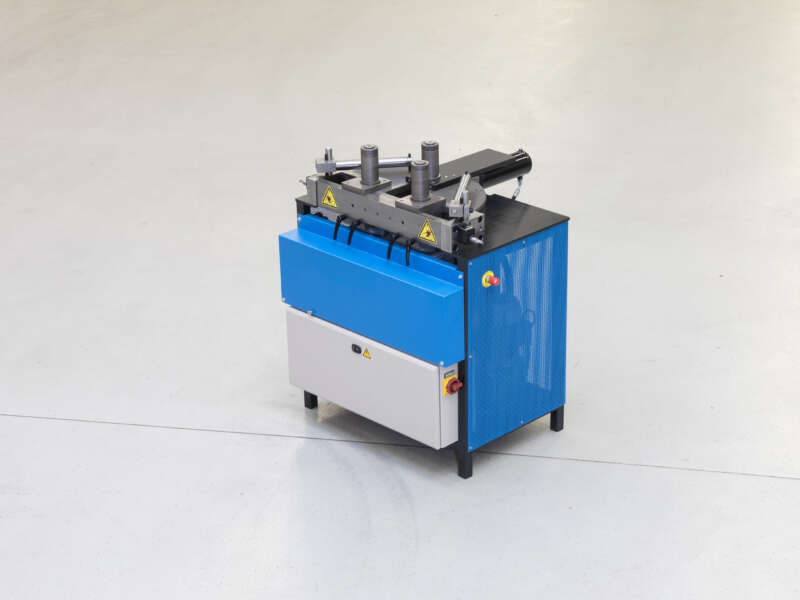

ARKUS12 | PBT25 | PBT35 Servo Wide | HELIX Servo | |
---|---|---|---|---|
X - Achse = zuständig für den Biegeradius |
||||
Druckleistung X-Achse | 12 t | 27 t | 35 t | 65 t |
Positioniergenauigkeit der X - Achse - Servogeregelt |
0,01 mm | 0,01 mm | 0,01 mm | 0,01 mm |
Antrieb der X - Achse | Hydraulisch | Hydraulisch | SERVOANTRIEB; sauber - geräuscharm - 70 % Energieeinsparung |
SERVOANTRIEB; sauber - geräuscharm - 70 % Energieeinsparung |
Hub (geregelt) der X-Achse | 200 mm | 265 mm | 390 mm | 445 mm |
Hydraulikölmenge | 7 Liter | 17 Liter | 9 Liter | 9 Liter |
Y - Achse = zuständig für die Messung der Segmentlängen |
||||
Alle 3 Walzen einzeln angetrieben! | JA | JA | JA | JA |
Stufenlose Einstellbarkeit der Walzengeschwindigkeit | 1 – 30 U/min bei PC400, sonst Eilgang/Kriechgang |
1 – 22 U/min bei PC400, sonst Eilgang/Kriechgang |
1 – 16 U/min | 1 – 8 U/min |
Max. Drehmoment pro Rolle | 500 Nm | 1600 Nm | 3000 Nm | 9000 Nm |
Antrieb der Walzen | Elektromotore, sauber und geräuscharm | Elektromotore, sauber und geräuscharm | SERVOANTRIEB - sauber - geräuscharm - 100% Drehmoment bei jeder Drehzahl | SERVOANTRIEB - sauber - geräuscharm - 100% Drehmoment bei jeder Drehzahl |
Walzenhöhe | 110 mm (Optional 220 mm) |
300 mm | 400 mm |
500 mm |
Werkzeugaufnahme Ø | 40 mm | 105 mm (auf X-Achse Vollmaterial aus einem Stück gefertigt) |
105 mm (Vollmaterial aus einem Stück gefertigt) |
130 mm (Vollmaterial aus einem Stück gefertigt) |
Z - Achse = zum Ausgleichen oder Biegen in die 3. Ebene |
||||
Manuelle Standardversion | Serie | Serie | - | - |
Gekurbelte Version mit Ablesemöglichkeit auf 0,1 mm | Optional | Optional | Optional | - |
PC-gesteuerte Version, Positioniergenauigkeit 0,01 mm | Optional | Optional | Optional | Serie |
Besonderes: | ||||
Manuelle oder PC-Ansteuerung möglich | Manuell / Tablet Teach-In / TABLET350 / PC400 | Manuell / Tablet Teach-In / TABLET350 / PC400 | PC400 | PC400 |
Stufenlos einstellbarer Frontwalzenabstand, dadurch kleinste Biegeradien möglich | 256 (optional 80) – 518 mm | 200–1000 mm | 360-1120/1400 mm | 630–1330 mm |
Biegerichtung | weg vom Bediener - Sicherheitsaspekt! | weg vom Bediener - Sicherheitsaspekt! | weg vom Bediener - Sicherheitsaspekt! | weg vom Bediener - Sicherheitsaspekt! |
Start/Stop Automatik bei Hydraulik mit PC400 | Schaltet Hydraulik bei Nichtbenutzung nach 15 Min ab. | Schaltet Hydraulik bei Nichtbenutzung nach 15 Min ab. | Kein nennenswerter Stromverbrauch bei Nichtgebrauch (SERVOANTRIEB) | Schaltet Hydraulik bei Nichtbenutzung nach 15 Min ab. |
Positionierung der Maschine | fahrbar mit Hubwagen | fahrbar mit Hubwagen | Kran / Stapler | Kran |
Walzenabstützungen | optional | Serie | Serie | Serie |
Allgemeine technische Daten: | ||||
Anschluss | 400 V, 16 A | 400 V, 32 A | 400 V, 32 A | 400 V, 63 A |
KW | 2 kw | 7 kw | 15 kw | 34 kw |
Länge / Breite / Höhe | 905 mm / 950 mm / 1125 mm | 1680 mm / 1.250 mm / 1390 mm | 1970 mm / 1.860 mm / 1420 mm | 2520 mm / 2240 mm / 1760 mm |
Gewicht | 540 kg | 1150 kg | 2250 kg | 5500 kg |
