Moderno y flexible

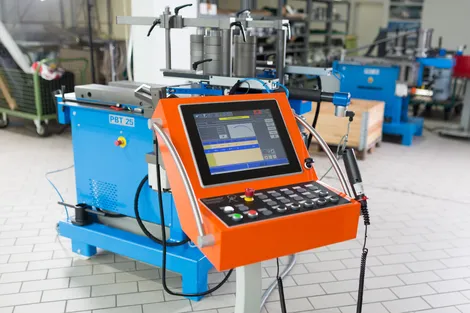

El control basado en ordenador de 3 curvadoras de bobinas fue desarrollado por PBT y ofreció en 1995 por primera vez la posibilidad de controlar trabajos de curvatura mediante software. El PC400 es el control más moderno y flexible del mercado en estos momentos y ofrece gran cantidad de ventajas en la producción de series grandes y pequeñas.

Controles adicionales Tablet350 Tablet Teach-In Manual

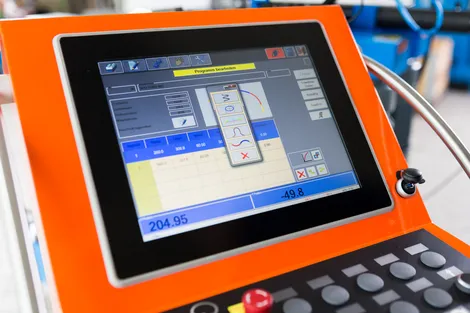

Manejo intuitivo

Basándose en potentes ordenadores Windows con moderna pantalla multitáctil se pueden crear, administrar y controlar programas de curvatura sin conocimientos de programación en terminales de manejo móviles de forma intuitiva. En este sentido, la representación gráfica de la pieza programada proporciona un control visual de los datos programados. El hardware es compatible con la red y puede integrarse fácilmente en la infraestructura de TI ya existente.

Eficiencia y rentabilidad

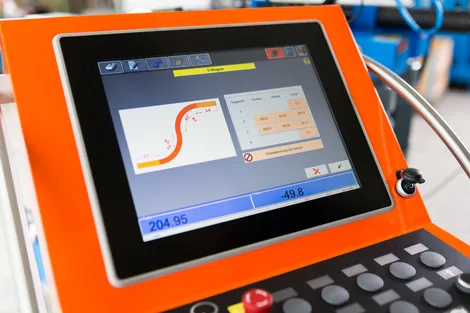

Con los programas de control creados se puede colocar en hilera el número de segmentos deseado y curvarse en uno o varios pasos. De forma estandarizada se encuentran disponibles programas secundarios para la creación de elipses, pasamanos para escaleras de caracol, "arcos franceses", codos en S y formas especiales.

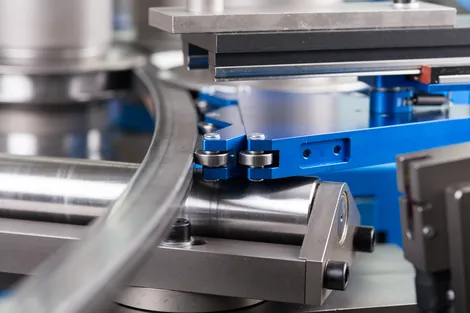

El control preciso de los ejes X e Y permite conseguir transiciones perfectas entre radios y rectas. Las desviaciones condicionadas por la máquina se excluyen mediante la regulación constante de la posición de los ejes al curvar desde piezas individuales hasta grandes series. También las desviaciones inevitables de los datos programados, que pueden derivarse p. ej. de las diferentes elasticidades de los materiales, pueden corregirse mediante software introduciendo los valores reales – garantizándose de este modo una precisión de repetición exacta y pocos desechos.

Abierto y ampliable

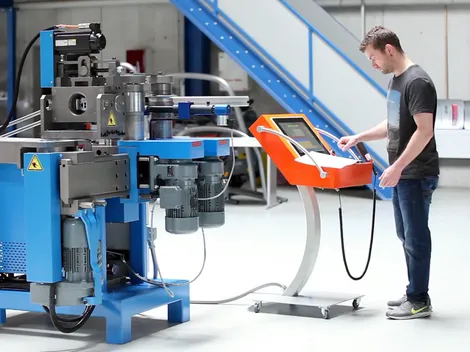

Con el control PC400 se ha creado un sistema abierto. Ya sea integrado en una red o como estación de trabajo individual, el nuevo PC400 permite conectar también módulos auxiliares junto al control de las máquinas gracias al Siemens S7-1200. El PC400 se convertirá de este modo en la unidad de control central para, p. ej., dispositivos de giro de curvatura en 3D, sistemas de medición de radio automáticos, lubricación con cantidades mínimas, MMS, avance de mandril y robots.

Sus ventajas

Ejecución del proceso de curvatura en uno o varios envíos - también con radios diferentes dentro de un componente
Catálogo de material / diagrama de recuperación elástica realizable para todos los perfiles – hasta la medición automática de radios
Todas las herramientas de software/programas secundarios incluidos
Clasificación y acceso a la documentación PDF (imagen/texto) para crear piezas con el programa correspondiente
Interfaces opcionales para el software CAD para crear programas tomando como base datos de construcción
Creación, administración y almacenamiento de datos de programas independientes del puesto de trabajo mediante integración de red
Apoyo inmediato por parte de expertos de PBT gracias a la posibilidad de mantenimiento remoto

PBT control systems overview

	Manual	Tablet Teach-In	Tablet350	PC400
Manejo / Hardware	Mando manual móvil	Mando manual móvil / Tablet-PC / soporte de brazo articulado / de libre movimiento	Mando manual móvil / Tablet-PC / soporte de brazo articulado / de libre movimiento	Panel de control móvil / pantalla multitáctil de 15 pulgadas / ordenador industrial
recomendado para	Variabilidad reducida de las formas de curvatura	Variabilidad reducida de las formas de curvatura pero grandes cantidades	Variabilidad elevada de las formas de curvatura	Variabilidad elevada de las formas de curvatura y automatizado
Tiempo necesario para determinar la geometría de la curvatura	Relativamente alta	Relativamente alta	Bajo	Bajo
Producción en serie	Después de la instalación manual	Automatizado, conforme a Teach-in	Automatizado, regulado mediante software	automatisiert, softwaregesteuert und kann in Automation eingebunden werden
Programación / almacenamiento / procesamiento de los radios y cálculo de programas	manual	Vía Teach-in / vía tablet	Basado en software, número y longitud ilimitados	Basado en software, número y longitud ilimitados
Control visual de programas	-	-	Como representación gráfica	Como representación gráfica
Radios por pieza de curvatura	1	1	Cualquiera	Cualquiera
Velocidad de envío	Marcha rápida / marcha ultralenta	Marcha rápida / marcha ultralenta	Sin etapas	Sin etapas
Curvado a posteriori	-	-	Posible para 1 segmento	Posible para todos los segmentos
Laminado	-	-	-	Posible
Corrección de paso	-	-	-	Posible
Documentación del programa	-	-	-	Como anexo PDF
Asistentes del programa	-	-	Espiral	Espirales, elipses, arcos franceses, codos en S, formas especiales, techados de piscinas, curvado a izquierda/derecha
Control de opciones adicionales	-	-	-	Arquitectura abierta que posibilita ampliaciones específicas del cliente como, p. ej., ejes Z CNC, pieza adicional con curvatura en 3-D o avance de mandril, medición automática del radio
Diagnóstico remoto mediante PBT	-	-	-	Mediante conexión a internet
Actualización del software	-	Mediante memoria USB	Mediante memoria USB	Mediante memoria USB / mediante conexión a internet
Almacenamiento de datos	-	Mediante puerto USB	Mediante puerto USB	Mediante puerto USB / basado en red
Conexión	Con cable	WiFi	WiFi	Con cable
Sistema operativo	-	Windows	Windows	Windows
Integración en red	-	-	-	Posible
Seguridad	Parada de emergencia, funcionamiento por impulsos	Parada de emergencia, funcionamiento por impulsos, tecla de habilitación	Parada de emergencia, funcionamiento por impulsos, tecla de habilitación	Parada de emergencia, funcionamiento por impulsos, tecla de habilitación opcional: conexión para escáner láser de seguridad
Ejes	Eje X 1/100 mm regulado opcional: eje Y 1/10 mm resolución	Eje X 1/100 mm regulado Eje Y 1/10 mm regulado	Eje X 1/100 mm regulado Eje Y 1/10 mm regulado	Eje X 1/100 mm regulado Eje Y 1/10 mm regulado opcional: eje X con servohidráulica (PBT25, PBT35) opcional: eje Y con servorreguladores (PBT35) opcional: ejes Z controlados a izquierda/derecha

Control PC400
