Precisión y fiabilidad

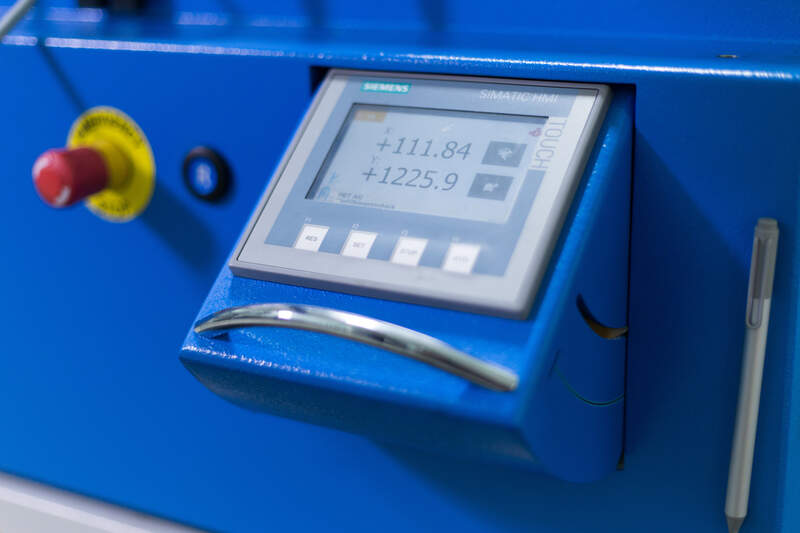

El manejo manual de la curvadora de perfiles sin controles externos se realiza mediante un panel Siemens directamente colocado en la máquina. Con la pantalla del panel se muestra al operador la posición X actual del rodillo de aproximación con una exactitud de lectura de 0,01 mm. Las velocidades del rodillo de aproximación así como la velocidad del rodillo pueden modificarse de acuerdo a las necesidades de la marcha ultralenta a la marcha rápida.
Fabricación en serie con costes reducidos
El panel Siemens ofrece como función adicional la colocación de una parada delantera variable del eje X. Un radio de curvatura que aparece de forma reiterada puede convertirse de este modo en una producción en serie.

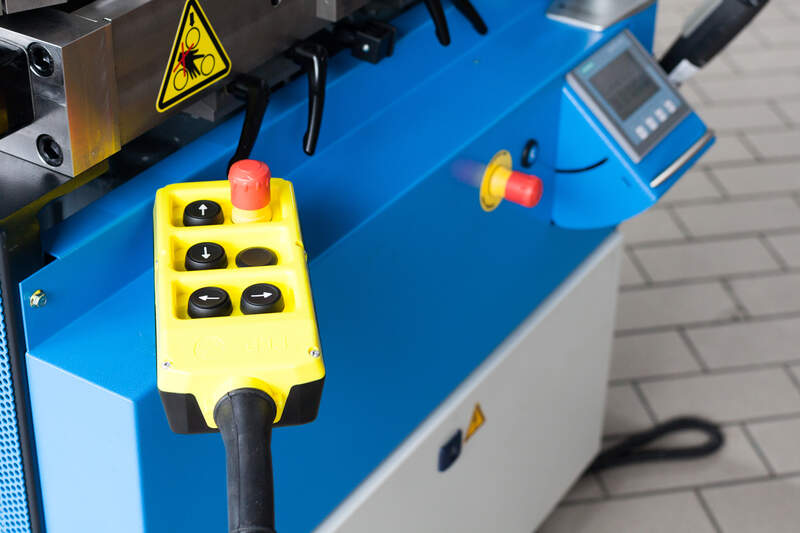

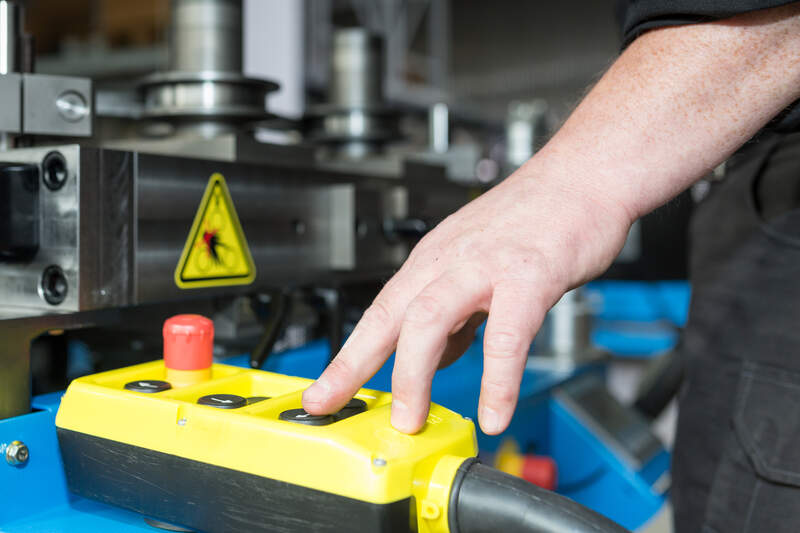

Todos los ejes se manejan con el pulsador de acceso directo.
El reequipamiento de la Tablet Teach-In o Tablet350 puede realizarse en cualquier momento.
PBT control systems overview
| Manual | Tablet Teach-In | Tablet350 | PC400 | |
|---|---|---|---|---|
| Manejo / Hardware | Mando manual móvil | Mando manual móvil / Tablet-PC / soporte de brazo articulado / de libre movimiento | Mando manual móvil / Tablet-PC / soporte de brazo articulado / de libre movimiento | Panel de control móvil / pantalla multitáctil de 15 pulgadas / ordenador industrial |
| recomendado para | Variabilidad reducida de las formas de curvatura | Variabilidad reducida de las formas de curvatura pero grandes cantidades | Variabilidad elevada de las formas de curvatura | Variabilidad elevada de las formas de curvatura y automatizado |
| Tiempo necesario para determinar la geometría de la curvatura | Relativamente alta | Relativamente alta | Bajo | Bajo |
| Producción en serie | Después de la instalación manual | Automatizado, conforme a Teach-in | Automatizado, regulado mediante software | automatisiert, softwaregesteuert und kann in Automation eingebunden werden |
| Programación / almacenamiento / procesamiento de los radios y cálculo de programas | manual | Vía Teach-in / vía tablet | Basado en software, número y longitud ilimitados | Basado en software, número y longitud ilimitados |
| Control visual de programas | - | - | Como representación gráfica | Como representación gráfica |
| Radios por pieza de curvatura | 1 | 1 | Cualquiera | Cualquiera |
| Velocidad de envío | Marcha rápida / marcha ultralenta | Marcha rápida / marcha ultralenta | Sin etapas | Sin etapas |
| Curvado a posteriori | - | - | Posible para 1 segmento | Posible para todos los segmentos |
| Laminado | - | - | - | Posible |
| Corrección de paso | - | - | - | Posible |
| Documentación del programa | - | - | - | Como anexo PDF |
| Asistentes del programa | - | - | Espiral | Espirales, elipses, arcos franceses, codos en S, formas especiales, techados de piscinas, curvado a izquierda/derecha |
| Control de opciones adicionales | - | - | - | Arquitectura abierta que posibilita ampliaciones específicas del cliente como, p. ej., ejes Z CNC, pieza adicional con curvatura en 3-D o avance de mandril, medición automática del radio |
| Diagnóstico remoto mediante PBT | - | - | - | Mediante conexión a internet |
| Actualización del software | - | Mediante memoria USB | Mediante memoria USB | Mediante memoria USB / mediante conexión a internet |
| Almacenamiento de datos | - | Mediante puerto USB | Mediante puerto USB | Mediante puerto USB / basado en red |
| Conexión | Con cable | WiFi | WiFi | Con cable |
| Sistema operativo | - | Windows | Windows | Windows |
| Integración en red | - | - | - | Posible |
| Seguridad | Parada de emergencia, funcionamiento por impulsos | Parada de emergencia, funcionamiento por impulsos, tecla de habilitación | Parada de emergencia, funcionamiento por impulsos, tecla de habilitación | Parada de emergencia, funcionamiento por impulsos, tecla de habilitación opcional: conexión para escáner láser de seguridad |
| Ejes | Eje X 1/100 mm regulado opcional: eje Y 1/10 mm resolución |
Eje X 1/100 mm regulado Eje Y 1/10 mm regulado |
Eje X 1/100 mm regulado Eje Y 1/10 mm regulado |
Eje X 1/100 mm regulado Eje Y 1/10 mm regulado opcional: eje X con servohidráulica (PBT25, PBT35) opcional: eje Y con servorreguladores (PBT35) opcional: ejes Z controlados a izquierda/derecha |
